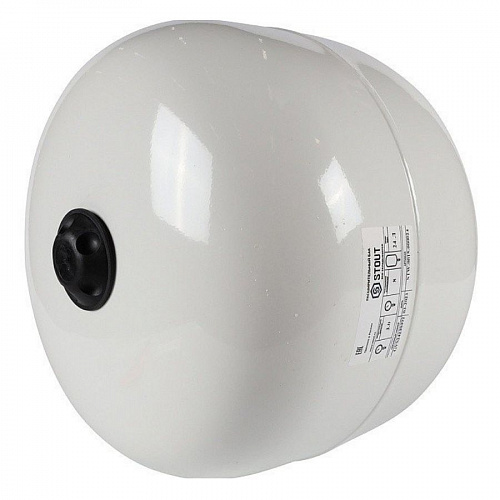

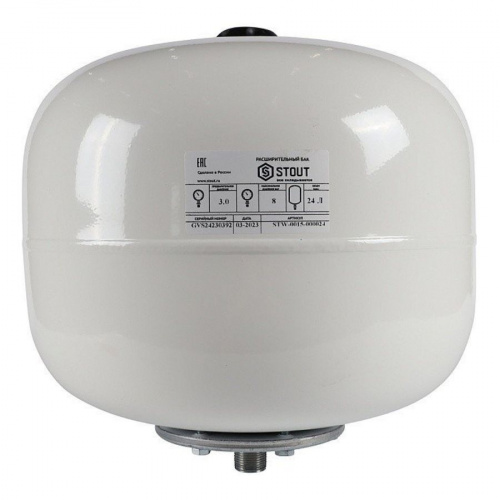

Stout Расширительный бак для ГВС 24 л вертикальный белый (STW-0015-000024)

Технические параметры

• Артикул: STW-0015-000024
• Объём: 24 л
• Назначение: Системы ГВС с высоким расходом воды
• Цвет корпуса: Белый (RAL 9016)
• Макс. рабочее давление (PN): 8 бар
• Рабочая температура: -10°C до +100°C
• Заводское давление воздуха: 3 бар ±0.2 бар
• Мембрана: EPDM пищевого класса, сменная непроходная
• Тип установки: Вертикальный
• Расположение патрубка: Нижнее (резьба G1" UNI ISO 228/1)
• Материал корпуса: Углеродистая сталь 1.0345 (DC01)
• Покрытие корпуса: Эпоксидно-полиэфирная порошковая краска
• Фланец мембраны: Оцинкованная сталь
• Габариты (В×Ø): 550 × 300 мм
• Масса нетто: 5.8 кг

Конструктивные особенности

• Усиленный корпус с толщиной стенки 1.2 мм для работы в системах высокого давления
• Сменная баллонная мембрана из EPDM (этилен-пропилен-диеновый мономер) с повышенной эластичностью
• Оптимизированное соотношение газа/жидкости (2:1) для эффективной компенсации расширения
• Нижнее расположение водяного патрубка с защитой от завоздушивания

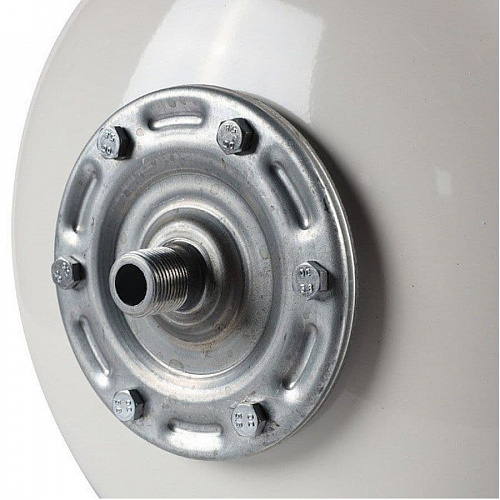

• Усиленное крепление фланца - 6 болтов М8 вместо стандартных 4
• Антивибрационные резиновые прокладки в основании для тихой работы
• Возможность установки манометра и предохранительного клапана на фланце (опционально)

Инженерные рекомендации

• Расчёт объёма: Минимальный объём = 0.1 × Vсист + Vдоп, где Vсист - объём воды в системе
• Монтаж: Устанавливается на подающей линии перед циркуляционным насосом
• Настройка давления: Pгаз = Pстат + 0.3 бар, где Pстат - статическое давление системы
• Группа безопасности: Обязательна установка предохранительного клапана 8 бар
• Обслуживание: Контроль давления воздуха каждые 6 месяцев, замена мембраны через 5-7 лет
• Теплоизоляция: Рекомендована при установке в неотапливаемых помещениях
• Гидравлическое испытание: Проводится без подключенного бака (давление испытания ≥12 бар)
